那關于步進電機怎么匹配相關的電纜呢？

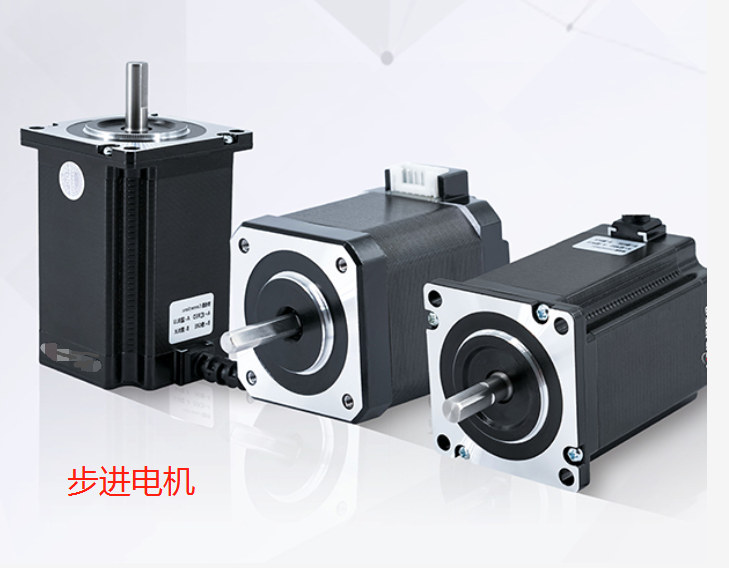

   上邊我們說到電機分為開環電機和閉環電機。開環電機是沒有編碼器線的，電機電纜只需要用到4芯的電源線。閉環電機需要帶有編碼器，所以在電源線基礎上需要加一組編碼器線。

                                                                             圖2 步進電機電源電纜專用芯線顏色


   以下是步進電機電源電纜按電機機座型號、功率與電流不同所匹配的線纜詳細：

42電機使用電源線為：4芯*0.3平方線纜

57電機使用電源線為：4芯*0.5平方線纜

86電機使用電源線為：4芯*0.75平方線纜

110電機使用電源線為：4芯*1.0平方線纜

   在珠三角通用較多，一般以：紅 黑 黃 綠 顏色和紅 藍 黃 綠 芯線顏色為主
在常州步進電機之鄉，一般用的比較多的是：黑 藍 白 綠顏色及黑 藍 紅 綠顏色為主
當然也因為電機工廠不同，地域有區分，各個工廠使用有電纜芯線顏色也有所分別哦!

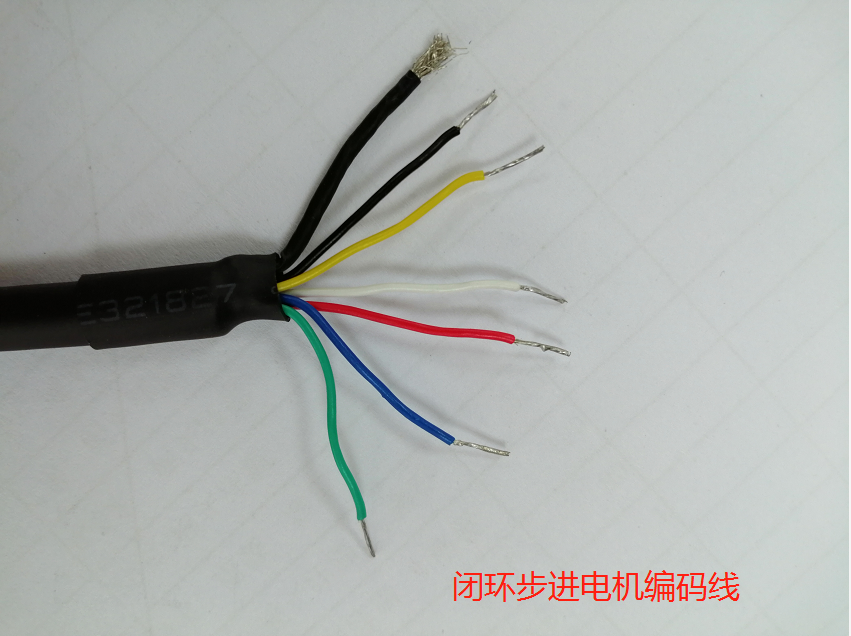

                                                                               圖3 步進電機編碼線電纜
     閉環電機有編碼器 所以需要電纜用于數據和信號的傳輸。編碼器電纜一般為6芯電纜，以及現在一些改良的電機使用8芯線。因為電流和電壓比較低，電纜使用線材平方數不需要太大，通常用0.14-0.2平方可以了。因為傳輸?shù)臄?shù)據對抗干擾方面比較高，所以編碼器電纜都是需要屏蔽層或雙絞屏蔽的。
    隨著步進電機市場多元化的廣泛應用以及步進電機不斷提升，在自動化行業中也向著集成化、大型化、規?；较虬l(fā)展。對電纜線材要求也更高，在我們卡爾德德線纜，也是不斷給客戶提供更優質的電纜線材！
